622. 233. 1 ČESKOSLOVENSKÉ PŘEDBĚŽNÉ NORMY
OŠKRTY
PRO SBÍJEČKY
ČSN
44 3120

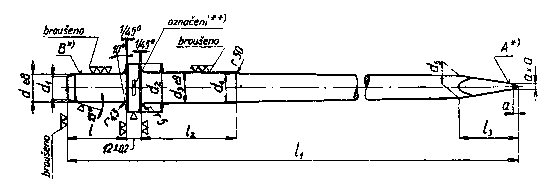

Označení: Oškrt d X l ČSN 44 3120 Příklad: Oškrt 23 x 50 ČSN 44 3120
Rozměry v mm |
||||||||||||
dxl |
Pro sbíječku velikosti |
a |
d1 |
d2-0, 2 |
d3e 9 |
d4 |
d5 |
l1 |
I2 |
I3 |
Váha kg |
Číslo výkresu |
23x50 |
7, 5 |
4 |
20 |
39, 5 |
25 |
24 |
20 |
450 |
80 |
50 |
1, 5 |
|
25x75 |
11 |
6 |
21 |
42 |
27 |
26 |
23 |
500 |
90 |
90 |
2 |
|
1. Materiál: speciální ocel
2. *) Provedení: Nákružek vykován v zápustce. Ostří a násadec oškrtu zakaleny a pak popuštěny. Tvrdost se měří v místech A a B.
3. **) Na nákružku oškrtu se provede označení, které musí obsahovati znak výrobce a rok výroby (stačí poslední dvě číslice). Velikost číslic 5 mm.
4. Sbíječky - viz ČSN 44 3110 a 44 3111.
Květen 1949
Copyright by Československá společnost normalisační, Praha I, Dům čs. inženýrů
04109
