622. 233 ČESKOSLOVENSKÉ PŘEDBĚŽNÉ NORMY
PŘESUVNÁ KŘÍDLATÁ MATICE
ČSN 44 3124
Označení: Matice d1 ČSN 44 3124
Příklad: Matice Rd 32 x 1/8" ČSN 44 3124

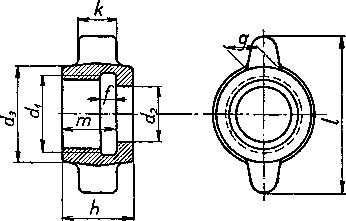

Rozměry v mm
Závit oblý d1 |
d2 |
d3 |
f |
g |
h |
к |
l |
m |
Váha kg |
Pro nátrubky Js |
Číslo výkresu |
Rd 32x1/8" |
23 |
40 |
7 |
14 |
30 |
16 |
66 |
23 |
0, 2 |
15 a 19 |
|
Rd 40x1/6" |
33 |
56 |
9 |
18 |
36 |
20 |
92 |
28 |
0, 3 |
28 |
|
Rd 62x1/6" |
49 |
74 |
9 |
22 |
44 |
24 |
114 |
34 |
0, 75 |
42 |
|
Rd 75x1/6" |
61 |
88 |
9 |
24 |
49 |
30 |
136 |
39 |
1. 0 |
53 |
1. Materiál: ocel 11 371. 1.
2. Provedení: kováno v zápustce; závit a otvor d2 jsou obrobeny.
3. Závit Rd podle ČSN 1001.
4. Váhy jsou vypočteny pro měrnou váhu 7, 85 kg/dm3.
5. Až na uvedené rozměry není výroba zobrazením vázána.
6. Hadicové nátrubky - viz ČSN.......
Květen 1949
Copyright by Československá společnost normalisační, Praha I, Dům čs. inženýrů
